技術參數 ：
1.機械尺寸:4500 L* 1780 W * 1900 H mm.(車間高度須3米以上）.有外罩.主輸送帶:自帶動力及鏈板.兩端附側接輸送帶，側接輸送帶可與灌裝機與膜包機輸送帶相連接，側接輸送帶的動力及鏈板由客戶提供.詳細參考布置圖.
重量：約2750 KG.
適合瓶型：限圓形瓶.
瓶子材質：PET、玻璃、金屬.
膠水：熱熔膠塊.
標簽材質：PP、BOPP、PS、PE、PVC、復合膜、紙、復合紙（卷標,印有光標點）.
標簽形式：卷式標簽.
標簽紙管內徑：6英吋 (152 mm).
瓶徑范圍：φ20-92 mm.
瓶子高度：25-350 mm.
標簽高度：10-100 mm.
標簽厚度：0.030-0.045 mm
貼標速度：每小時不低于【25000】瓶.(550ML).
使用電源：AC 3φ, 380V/50HZ.
壓縮空氣：3-5 kg/cm2( 客戶須自備獨立使用的空壓機,功率3 HP以上 ).
耗氣量：1m3/時.
耗電功率：7 KW.
特點:
立式全周或不滿全周貼標方式，標簽自動裁斷丶自動吸附上膠后貼標，只在標簽頭部與尾部上膠，熱熔膠自動熔化，自動出膠，自動回膠，循環使用不浪費.
2.德國EL電子式自動糾偏導正系統數字式電眼超音波方式非接觸式電眼,自動調整標簽位置.
3.主動力由全球第一品牌德國SEW電機配合扭力限制器控制，高低速度變換流暢操作安全方便，
無段變速控制系統,依入料系統自動偵測，自動調整速度 使貼標機永遠保持最佳生產速度.
4.采星盤分瓶入料，傳動方式采連動設計,高速貼標時,穩定精準.
5.伺服馬達同步追蹤，搭配特殊設計真空鼓吸附，貼標精準穩定.
6.連動設計遇扭力異常或進瓶異常時,本機有安全裝置,可立即自動停機.
7.遇下列狀況機器會自動停止且報警：(1)標簽未貼上(2)漏標(3)標簽即將用完(4)進瓶異常檢出(5)出瓶異常檢出(6)卡瓶異常檢出.
8.全機集中式潤滑系統,便于清潔、潤滑、保養.
標準機械配置：
真空鼓: 強勁吸標貼覆,使標簽與瓶子緊繃貼合.
大小星盤: 將瓶子穩定分開輸送.
切刀輪: 將整卷標于特定位置切斷成單張.
涂膠輪: 將單張標簽的頭端及尾端涂上熱熔膠.
皮帶壓標輪: 將貼合的標簽與瓶子加壓力使貼牢.
張力單料盤: 張力控制標簽速度.
7.膠箱: 全球第一品牌美國諾信循環式熱熔膠膠箱，可對出膠【壓力】【溫度】【流量】進行多段控制，熱熔膠自動熔化，自動出膠，自動回膠，熱熔膠循環使用不浪費.
輸送帶: 主輸送帶自帶動力及鏈板.兩端附側接輸送帶，側接輸送帶可與灌裝機與膜包機輸送帶相連接，側接輸送帶的動力及鏈板由客戶提供. 詳細參考布置圖.

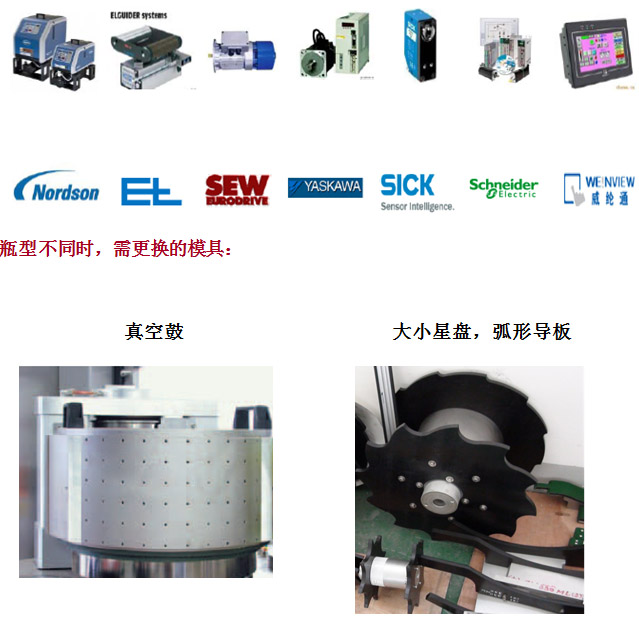

標準電器配置：
熱熔膠機-美國諾信.(全球第一品牌)
標簽糾偏導正系統-德國E+L.(全球第一品牌)
動力電機-德國SEW.(全球第一品牌)
伺服電機-日本安川.(全球知名品牌)
伺服驅動器-日本安川.(全球知名品牌)
變頻器-德國斯奈德.(全球第一品牌)
傳感器-德國SICK.(全球第一品牌)
空壓組件-臺灣氣立可.(全球知名品牌)
觸摸屏-臺灣威綸通.(全球知名品牌)
設備描述
工作原理

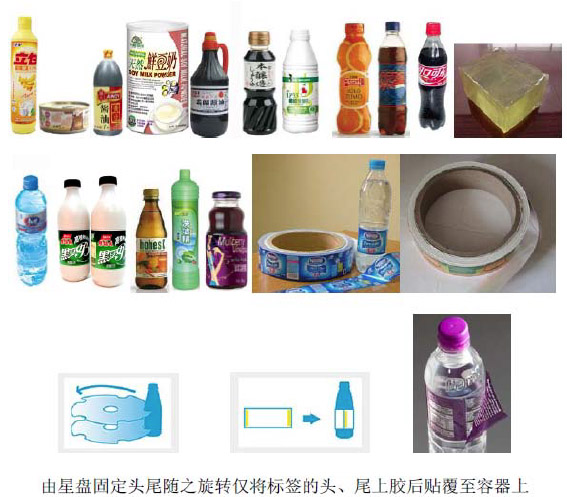

輸入小星盤將瓶子從輸送帶傳送至大星盤. 大星盤將瓶子上下固定點坎入溝后旋轉傳送至與真空鼓接觸，真空鼓將切好的標簽兩端涂上寬12mm的熱熔膠后再轉貼到瓶子上，經弧型導板將標簽壓緊，經過皮帶輪將瓶子送出即完成.
技術參數
機器為涂有防腐漆的型鋼框架, 及AISI304不銹鋼，機器的每側均帶一扇寬敞的門，方便檢查。平臺外包AISI304不銹鋼，機器高度可通過腳柱在+/- 50 mm范圍內調節.
傳動和主控制系統
所有運動部件都是由C40鋼齒輪驅動，大大減少噪音和潤滑需求。中央驅動是由變頻器控制的減速馬達實現.
操作系統的核心是本公司自行開發的【高速運動控制器】，可對伺服電機與變頻器做精確的控制，觸摸屏內配方參數有10種瓶子的參數可提供記憶，對于多種瓶型的客戶相當方便.
速度調節和自動控制
機器的速度是自動控制的，控制輸入瓶子的最小存量，如果出口發生瓶子堵塞時，會自動停機.
氣動系統
所有組件都集中在機器內部，帶緩沖器及水過濾器，隨時可與外部系統相連。氣動控制面板保護級別為IP65，放置于機器外部，可方便進行調節和其它操作.
安全裝置
大星盤，和點動按鈕處等的保護開關能對機器停止.
主要特點：
是新一代適用于卷標的貼標機，可處理不同材料制造的標簽，如紙標、OPP標、復合標，能將標簽和瓶粘結的熱熔膠使標簽和瓶粘合在一起.
標簽糾偏導正系統:
【德國E+L】標簽糾偏導正系統采【超聲波電眼】控制，可對標簽于行進中受到空氣氣流變化產生的波動進行補償，自動對準垂直位置的偏差.配有【全球第一品牌】德國E+L標簽糾偏導正系統，無論在【貼標美觀度】、【生產穩定性】、【操作方便性】上，與沒有安裝糾偏系統的設備相比較，有非常大的優勢.尤其在更換標簽時，可減少標簽不必要的浪費與縮短換標的時間.此類數字式電眼為超音波方式的非接觸式電眼, 最適合使用于透明膠膜、底片及由于耐臟也可適用于紙業。發射端振蕩超音波頻率為220KHz, 輸出可達1KHz。在超音波發射端與接收器之間, 接收器接收到未被材料阻隔到的超音波部份氣流及溫度變化可獲得補償, 因此其精度可達0.1mm。●較高的靈敏度?！褫^快的動態響應過程。
●較好的啟動性能。在無糾偏導正系統時,標簽重疊貼合處，高低誤差比較大，差距范圍在 0-3 mm，加裝糾偏控制系統標簽高低差在 0-1 mm。
切刀:
標簽是通過靜刀和動刀片切割的。切刀的調節精確，切標準確，使用壽命長.
真空鼓:
預切好后的標簽可平穩地傳送過來，標簽的取出和保持都不需要使用夾頭，也不需對滾筒做特別處理。有一套特別的吸緊系統，將標簽固定在傳送鼓上，同時膠水涂抹在標簽的兩端，然后放置到瓶子上.
膠輥和膠箱:
膠輥可以處理多種不同的熱熔膠，膠涂抹于標的前后端。設備自帶【全球第一品牌】【美國諾信】循環式熱熔膠膠箱，配有齒輪泵，可全面控制所有加熱區域。膠通過閉合隔離的系統可循環使用。膠箱與膠輥分離，令清潔及維護都十分簡單.膠輥帶有刮膠系統，不需要調節，可保證涂抹的膠層又薄又勻. *諾信是精密材料噴涂設備的領先制造商，設備主要用于在眾多消費品及工業產品制造過程中對產品進行膠粘劑、密封劑和涂層涂敷作業。諾信的解決方案還包括設備的測試和檢測，以及固化和表面處理系統。諾信在世界上 30多個國家和地區設有運營機構。*熱溶膠機未達設溫度，貼標動作不能啟動.*定速交流驅動加齒輪泵實現低或高的出膠速率.*直觀圖形操作界面使日常操作簡單，系統狀態一目了然，實現持續溫度檢測.*低壓力下運行減少設備損耗.增強熱熔膠性能。*主導溫區的概念防止各個溫區的溫度超過主導溫區，從而保證各個溫區同時達到溫度設定點.*大膠缸口，易通過的膠箱流道開口有助于減小膠的散落與浪費.
維護和潤滑:
切標和貼標工位的機械部件都用中央油潤滑系統潤滑，維護簡便，可靠性高。
